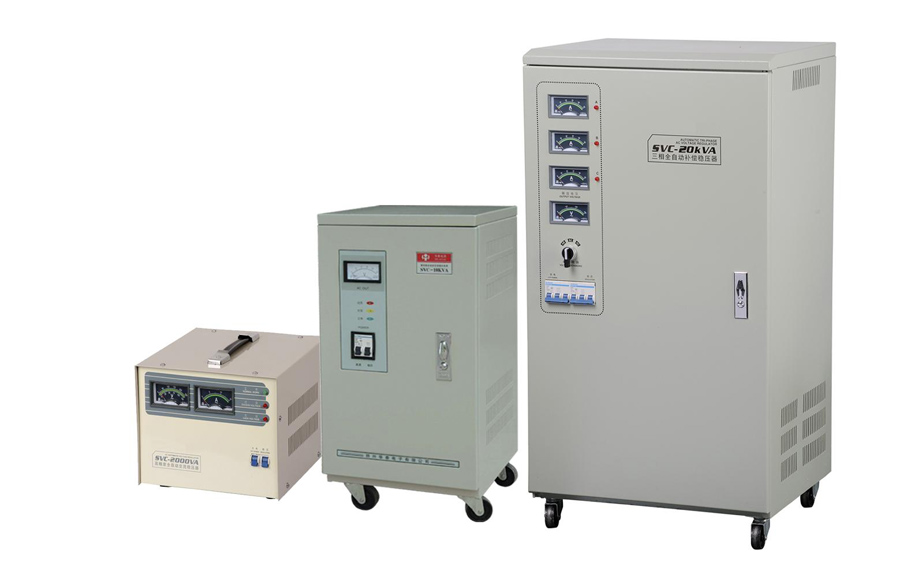

SVC系列全自动交流稳压电源
产品介绍
SVC-系列高性能全自动交流稳定电源，由接触式自耦调压器、伺服电动机、自动控制电路等部件组成，是采用伺服电机驱动碳刷改变调压器线圈匝数比来完成稳压功能的一种普及型交流稳压电源。当电网电压不稳定或负载功率变化时，自动控制电路按输出电压的变化驱动伺服电机，调整接触式自耦调压器上碳刷的位置，使输出电压调整到额定值，实现自动稳压。
本系列电源具有稳压范围宽、精度高、输出波形不失真、效率高等优点，能适应各种负载。
该系列产品被广泛地应用于计算机及周边装置、医疗电子仪器、通讯广播设备、空调、工业生产线等电器设备的稳压同时大量应用于家用电器产品的稳压和保护。
产品特点
1、SVC系列单相交流稳压电源0.5KVA-3KVA若选择输出电压为110V，则输出容量不能超过额定容量的40%，当输出端110V和220V同时工作时，输出总量应在额定容量的50%以内，以免过载；
2、SVC-5KVA以上规格（不含5K）采用补偿式结构，补偿式结构的特点是：向负载提供的电流不通过电刷，而是通过补偿变压器提供，适宜大功率负载使用；

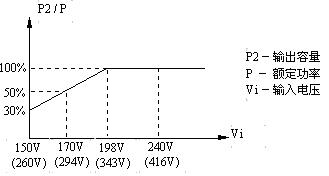

3、输出容量与输入电压的关系见下图，使用时应注意，不能过载使用；
4、SVC系列三相电源是SVC系列单相电源的组合，电网输入为三相四线制，星形（Y形）接法。输出亦为三相四线制，由一只电压表通过转换开关指示各项输出电压；
5、三相SVC—20kVA以上规格采用补偿式结构。
技术参数表
|
项 目 |
参 数 |
|
输入电压范围 |
单相150V-250V |
|
三相260V-430V（线电压） 150V-250V（相电压） |
|
|
输入频率 |
50Hz |
|
输出电压 |
AC单相220V（110V）±3% |
|
AC三相380V±5%（线电压） 220V±3%（相电压） |
|
|
输出过压值 |
单相250V±5V |
|
三相435V±10V |
|
|
响应时间 |
≤1s（输入电压变化10%时） |
|
效率 |
≥95% |
|
总谐波失真 |
无附加失真（与输入相同） |
|
工作环境温度 |
-5℃～+40℃ |
|
工作环境湿度 |
20％～85％ |
|
绝缘强度 |
≥2MΩ |
|
说明：所有值都为典型值，因此在不同负载或其它情况下会超过此数值。精确度是在负载端电压检测状态进行测量的，在温度误差和元件老化情况下，实际值与额定值间可能出现偏差 |
|
产品规格 （注：更大功率产品及特殊要求产品可提供免费定制服务！）
|
SVC单相 |
规格型号 |
额定功率 |
产品尺寸（深、宽、高mm） |
|
SVC-500 |
500W |
180×190×130 |
|
|
SVC-1K |
1KVA |
210×220×160 |
|
|
SVC-2K |
2KVA |
240×270×200 |
|
|
SVC-3K |
3KVA |
220×300×250 |
|
|
SVC-5K |
5KVA |
240×470×190 |
|
|
SVC-10K |
10KVA |
250×300×450 |
|
|
SVC-15K |
15KVA |
330×410×650 |
|
|
SVC-20K |
20KVA |
330×410×650 |
|
|
SVC-30K |
30KVA |
430×530×1020 |
|
|
|
|||
|
3SVC三相 |
规格型号 |
额定功率 |
产品尺寸（深、宽、高mm） |
|
3SVC-1.5K |
1.5KVA |
360×400×170 |
|
|
3SVC-3K |
3KVA |
380×420×190 |
|
|
3SVC-6K |
6KVA |
280×370×680 |
|
|
3SVC-9K |
9KVA |
330×350×780 |
|
|
3SVC-15K |
15KVA |
380×430×730 |
|
|
3SVC-20K |
20KVA |
510×430×910 |
|
|
3SVC-30K |
30KVA |
510×430×910 |
|
