产品介绍

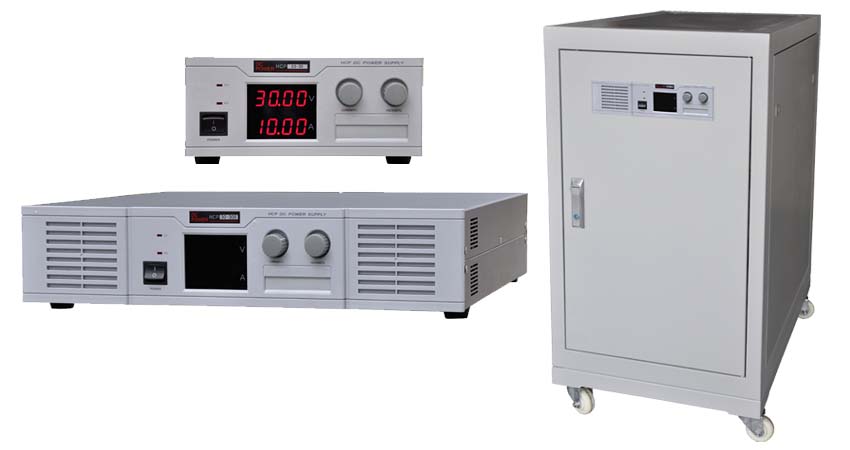

HCP-系列通用型直流电源供应器是为了工业应用而专门研制的高性能直流电源供应器。本系列产品具有高准确性、高精确度、高稳定性等优良电子特性。是研究单位、实验室作为可调直流电源或生产线作为产品寿命测试电源的最好选择。本系列产品设计有完善的过电压、过温度保护线路，产品的可靠性更高。本系列产品只安装有电压调节和电流调节装置，更能满足操作者简单、方便的使用需求。
产品特点
1、体积小、重量轻适合工作台面使用及机架安装；
2、采用PWM调制，晶体模块的消耗功率低，效率高，更省电；
3、精心设计的电子线路，强制风冷散热处理，具有很低的温度系数；
4、低噪音、低涟波；
5、采用高增益放大电路设计，具有良好的快速反应特性；
6、采用４位高取样率、高分辨率之电压、电流数字式显示电表；
7、内置O.V.P 过电压保护线路和O.T.P 过温度保护线路，保护功能完善可靠；
8、本产品设计有负载端电压检测端子，具有能够准确读取负载端电压并进行精确控制的功能。
技术参数表
|
项目 |
参数 |
|
型 号 |
HCP***-*** |
|
交流输入 |
单相220V±10%（6KW及以下） |
|
三相380V±10%（6KW以上） |
|
|
50Hz/60Hz |
|
|
输出电压 |
0-额定值（见规格表） |
|
输出电流 |
0-额定值（见规格表） |
|
输出功率 |
见规格表 |
|
电源稳定率 |
≦0.3%+10mV |
|
负载稳定率 |
≦0.5%+30mV |
|
纹 波 |
≤0.5%+10mV（rms），大电流≤1%+10mV（rms） |
|
电压值显示 |
4位数字表 精度 ：±1% +1个字（10%-100%额定值） |
|
显示格式 0.000V-9.999V；0.00V-99.99V；0.0V-999.9V |
|
|
电流值显示 |
4位数字表 精度 ：±1% +1个字 （10%-100%额定值） |
|
显示格式 0.000A-9.999A；0.00A-99.99A；0.0A-999.9A |
|
|
输出过压保护 |
内置O.V.P保护，保护值为额定值+5%，保护后关闭输出 |
|
输出过流保护 |
过载、短路定电流输出 |
|
过温度保护 |
内置O.T.P保护，保护值为85℃±5%（散热器温度），保护后关闭输出 |
|
电压设定 |
10 圈电位器 |
|
电流设定 |
10 圈电位器 |
|
输出极性 |
输出正(＋)、负(－)可以任意接地 |
|
绝缘强度 |
输入对机壳AC1500V/1分钟，漏电小于10mA; 输入对输出AC1500V/1分钟，漏电小于10mA; |
|
绝缘电阻 |
输入对机壳≥20MΩ 输入对输出≥20MΩ |
|
散热方式 |
强制风冷 |
|
操作环境 |
室内使用设计，温度： 0℃～40℃；湿度：10％～85％ RH |
|
储存环境 |
温度：-20℃～70℃；湿度：10％～90％ RH |
|
说明：所有值都为典型值，因此在不同负载或其它情况下可能会超过此数值。精确度是在负载端电压检测状态进行测量的，在温度误差和元件老化情况下，实际值与额定值间可能出现偏差。 |
|
产品规格 （注：以下仅列出常规规格，更大功率产品及特殊规格可提供免费定制服务！）
|
规格型号 |
输出 |
规格型号 |
输出 |
||||
|
电压 |
电流 |
功率 |
电压 |
电流 |
功率 |
||
|

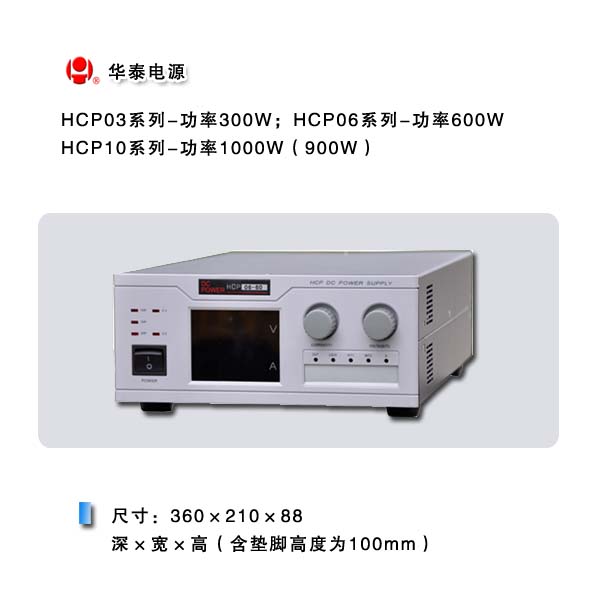

HCP03系列（300W）-点击查看产品外观 |
HCP06系列（600W）-点击查看产品外观 |
||||||
|
HCP03-15 |
15V |
20A |
300W |
HCP06-15 |
15V |
40A |
600W |
|
HCP03-30 |
30V |
10A |
300W |
HCP06-30 |
30V |
20A |
600W |
|
HCP03-50 |
50V |
6A |
300W |
HCP06-50 |
50V |
12A |
600W |
|
HCP03-60 |
60V |
5A |
300W |
HCP06-60 |
60V |
10A |
600W |
|
HCP03-100 |
100V |
3A |
300W |
HCP06-100 |
100V |
6A |
600W |
|
HCP03-150 |
150V |
2A |
300W |
HCP06-300 |
300V |
2A |
600W |
|
HCP03-300 |
300V |
1A |
300W |
HCP06-600 |
600V |
1A |
600W |
|
HCP10系列（1000W、900W）-点击查看产品外观 |
HCP12系列（1200W）-点击查看产品外观 |
||||||
|
HCP10-15 |
15V |
60A |
900W |
HCP12-15 |
15V |
80A |
1200W |
|
HCP10-30 |
30V |
30A |
900W |
HCP12-30 |
30V |
40A |
1200W |
|
HCP10-50 |
50V |
20A |
1000W |
HCP12-60 |
60V |
20A |
1200W |
|
HCP10-100 |
100V |
10A |
1000W |
HCP12-600 |
600V |
2A |
1200W |
|
HCP10-150 |
150V |
6A |
900W |
|
|||
|
HCP10-300 |
300V |
3A |
900W |
||||
|
HCP15系列（1500W）-点击查看产品外观 |

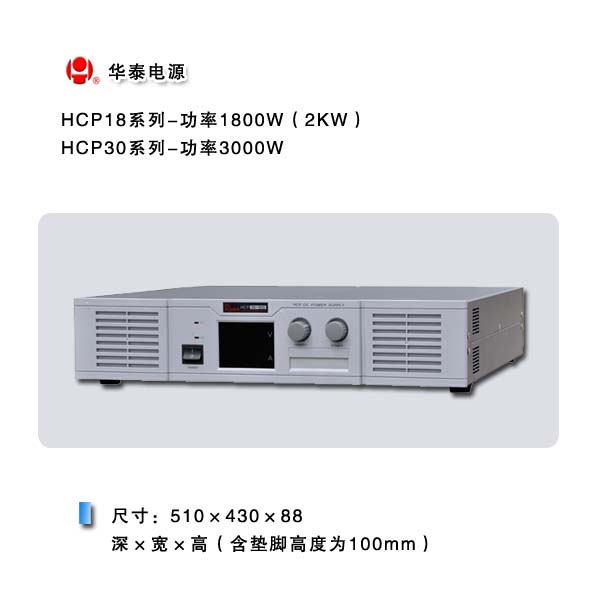

HCP18系列（1800W/2000W）-点击查看产品外观 |
||||||
|
HCP15-15 |
15V |
100A |
1500W |
HCP18-15 |
15V |
120A |
1800W |
|
HCP15-30 |
30V |
50A |
1500W |
HCP18-30 |
30V |
60A |
1800W |
|
HCP15-50 |
50V |
30A |
1500W |
HCP20-50 |
50V |
40A |
2000W |
|
HCP15-100 |
100V |
15A |
1500W |
HCP18-60 |
60V |
30A |
1800W |
|
HCP15-150 |
150V |
10A |
1500W |
HCP20-100 |
100V |
20A |
2000W |
|
HCP15-300 |
300V |
5A |
1500W |
HCP18-300 |
300V |
6A |
1800W |
|
|
HCP18-600 |
600V |
3A |
1800W |
|||
|
HCP30系列（3000W）-点击查看产品外观 |

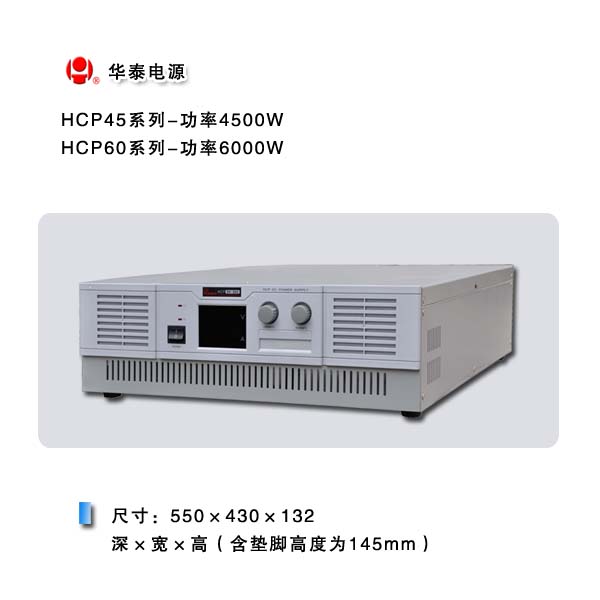

HCP45系列（4500W）-点击查看产品外观 |
||||||
|
HCP30-15 |
15V |
200A |
3000W |
HCP45-15 |
15V |
300A |
4500W |
|
HCP30-30 |
30V |
100A |
3000W |
HCP45-30 |
30V |
150A |
4500W |
|
HCP30-50 |
50V |
60A |
3000W |
HCP45-50 |
50V |
90A |
4500W |
|
HCP30-60 |
60V |
50A |
3000W |
HCP45-60 |
60V |
75A |
4500W |
|
HCP30-100 |
100V |
30A |
3000W |
HCP45-100 |
100V |
45A |
4500W |
|
HCP30-150 |
150V |
20A |
3000W |
HCP45-150 |
150V |
30A |
4500W |
|
HCP30-300 |
300V |
10A |
3000W |
HCP45-300 |
300V |
15A |
4500W |
|
HCP30-600 |
600V |
5A |
3000W |
|
|||
|
HCP60系列（6000W）-点击查看产品外观 |

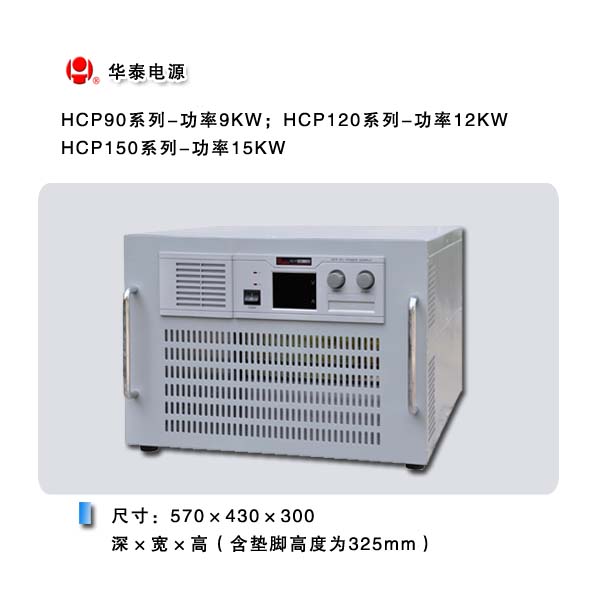

HCP90系列（9000W）-点击查看产品外观 |
||||||
|
HCP60-15 |
15V |
400A |
6000W |
HCP90-15 |
15V |
600A |
9000W |
|
HCP60-30 |
30V |
200A |
6000W |
HCP90-30 |
30V |
300A |
9000W |
|
HCP60-50 |
50V |
120A |
6000W |
HCP90-50 |
50V |
180A |
9000W |
|
HCP60-60 |
60V |
100A |
6000W |
HCP90-60 |
60V |
150A |
9000W |
|
HCP60-100 |
100V |
60A |
6000W |
HCP90-100 |
100V |
90A |
9000W |
|
HCP60-150 |
150V |
40A |
6000W |
HCP90-150 |
150V |
60A |
9000W |
|
HCP60-300 |
300V |
20A |
6000W |
HCP90-300 |
300V |
30A |
9000W |
|
HCP60-600 |
600V |
10A |
6000W |
HCP90-600 |
600V |
15A |
9000W |
|
HCP120系列（12KW）-点击查看产品外观 |
HCP150系列（15KW）-点击查看产品外观 |
||||||
|
HCP120-15 |
15V |
800A |
12KW |
HCP150-15 |
15V |
1000A |
15KW |
|
HCP120-30 |
30V |
400A |
12KW |
HCP150-30 |
30V |
500A |
15KW |
|
HCP120-50 |
50V |
240A |
12KW |
HCP150-50 |
50V |
300A |
15KW |
|
HCP120-60 |
60V |
200A |
12KW |
HCP150-60 |
60V |
250A |
15KW |
|
HCP120-100 |
100V |
120A |
12KW |
HCP150-100 |
100V |
150A |
15KW |
|
HCP120-150 |
150V |
80A |
12KW |
HCP150-150 |
150V |
100A |
15KW |
|
HCP120-300 |
300V |
40A |
12KW |
HCP150-300 |
300V |
50A |
15KW |
|
HCP120-600 |
600V |
20A |
12KW |
HCP150-600 |
600V |
25A |
15KW |
|

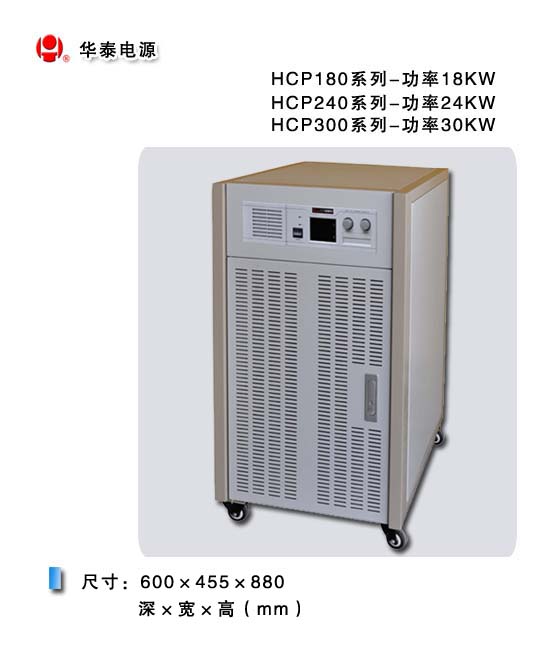

HCP180系列（18KW）-点击查看产品外观 |
HCP240系列（24KW）-点击查看产品外观 |
||||||
|
HCP180-15 |
15V |
1200A |
HCP240-15 |
15V |
1600A |
24KW |
|
|
HCP180-30 |
30V |
600A |
18KW |
HCP240-30 |
30V |
800A |
24KW |
|
HCP180-50 |
50V |
360A |
18KW |
HCP240-50 |
50V |
480A |
24KW |
|
HCP180-60 |
60V |
300A |
18KW |
HCP240-60 |
60V |
400A |
24KW |
|
HCP180-100 |
100V |
180A |
18KW |
HCP240-100 |
100V |
240A |
24KW |
|
HCP180-150 |
150V |
120A |
18KW |
HCP240-150 |
150V |
160A |
24KW |
|
HCP180-300 |
300V |
60A |
18KW |
HCP240-300 |
300V |
80A |
24KW |
|
HCP180-600 |
600V |
30A |
18KW |
HCP240-600 |
600V |
40A |
24KW |
|
HCP300系列（30KW）-点击查看产品外观 |

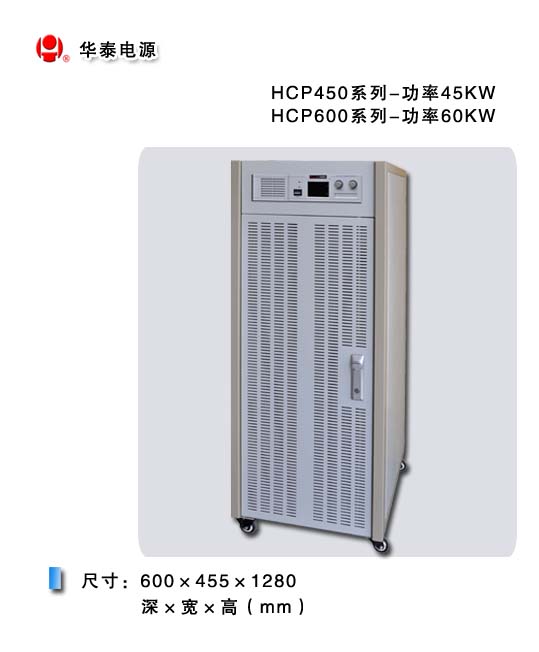

HCP450系列（45KW）-点击查看产品外观 |
||||||
|
HCP300-15 |
15V |
2000A |
30KW |
HCP450-15 |
15V |
3000A |
45KW |
|
HCP300-30 |
30V |
1000A |
30KW |
HCP450-30 |
30V |
1500A |
45KW |
|
HCP300-50 |
50V |
600A |
30KW |
HCP450-50 |
50V |
900A |
45KW |
|
HCP300-60 |
60V |
500A |
30KW |
HCP450-60 |
60V |
750A |
45KW |
|
HCP300-100 |
100V |
300A |
30KW |
HCP450-100 |
100V |
450A |
45KW |
|
HCP300-150 |
150V |
200A |
30KW |
HCP450-150 |
150V |
300A |
45KW |
|
HCP300-300 |
300V |
100A |
30KW |
HCP450-300 |
300V |
150A |
45KW |
|
HCP300-600 |
600V |
50A |
30KW |
HCP450-600 |
600V |
75A |
45KW |
|
HCP600系列（60KW）-点击查看产品外观 |

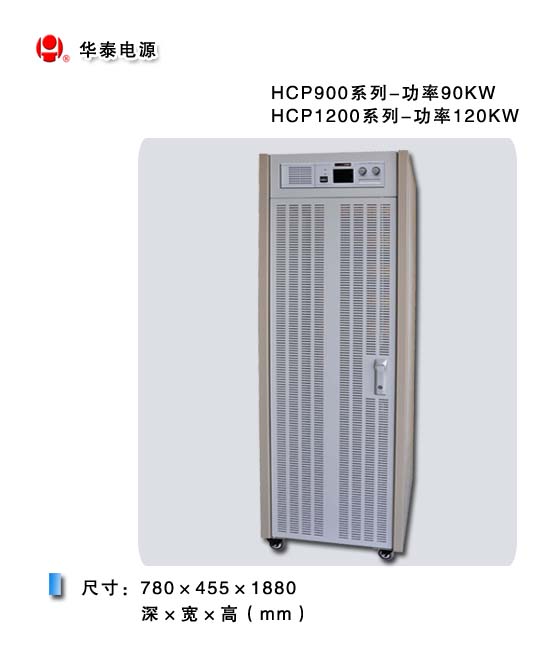

HCP900系列（90KW）-点击查看产品外观 |
||||||
|
HCP600-15 |
15V |
4000A |
60KW |
HCP900-15 |
15V |
6000A |
90KW |
|
HCP600-30 |
30V |
2000A |
60KW |
HCP900-30 |
30V |
3000A |
90KW |
|
HCP600-50 |
50V |
1200A |
60KW |
HCP900-50 |
50V |
1800A |
90KW |
|
HCP600-60 |
60V |
1000A |
60KW |
HCP900-60 |
60V |
1500A |
90KW |
|
HCP600-100 |
100V |
600A |
60KW |
HCP900-100 |
100V |
900A |
90KW |
|
HCP600-150 |
150V |
400A |
60KW |
HCP900-150 |
150V |
600A |
90KW |
|
HCP600-300 |
300V |
200A |
60KW |
HCP900-300 |
300V |
300A |
90KW |
|
HCP600-600 |
600V |
100A |
60KW |
HCP900-600 |
600V |
150A |
90KW |
|
HCP1200系列（120KW）-点击查看产品外观 |
|||||||
|
HCP1200-15 |
15V |
4000A |
120KW |
HCP1200-100 |
100V |
600A |
120KW |
|
HCP1200-30 |
30V |
2000A |
120KW |
HCP1200-150 |
150V |
400A |
120KW |
|
HCP1200-50 |
50V |
1200A |
120KW |
HCP1200-300 |
300V |
200A |
120KW |
|
HCP1200-60 |
60V |
1000A |
120KW |
HCP1200-600 |
600V |
100A |
120KW |
