产品介绍

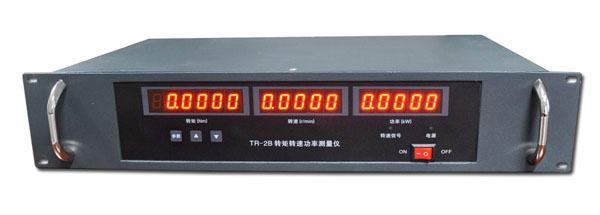

TR-2B转矩转速测量仪以频率输出式转矩传感器为检测元件，可以测量传动机械的转矩、转速、功率。该仪器以5位数码管显示测量结果，备有RS232（或定制半双工RS485）标准串行接口，实现与计算机通信。该仪器采用M/T法测量频率，在整个测量范围内具有较高的精度。
技术参数表
项目 |
参数 |
|
转矩测量 |
测量范围 |
0-50000Nm |
测量误差 |
< 0.05%FS |
|
转矩信号 |
频率：5KHz-15KHz，10KHz为转矩零点 |
|
脉冲幅度：低电平<1V；高电平>3V |
||
转矩测量电路输入阻抗 |
10KΩ |
|
转速测量 |
测量范围 |
0-50000r/min |
测量误差 |
< 0.05%FS |
|
转矩信号 |
频率：1Hz-100KHz |
|
脉冲幅度：低电平<1V；高电平>3V |
||
转矩测量电路输入阻抗 |
10KΩ |
|
测量周期 |
0.03s-2.50s |
|
模拟量输出 （选配） |
转矩模拟量 |
信号范围： 1、0-20mA输出时，10mA为零转矩，0mA为负满度量程，20mA为正满度量程； 2、4-20mA输出时，12mA为零转矩，4mA为负满度量程，20mA为正满度量程。 |
误差：< 0.5%FS |
||
负载阻抗：< 600Ω |
||
转速模拟量 |
信号范围： 1、0-20mA输出时，0mA为零转速，20mA为满度量程； 2、4-20mA输出时，4mA为零转速，20mA为满度量程。 |
|
误差：< 0.5%FS |
||
负载阻抗：< 600Ω |
||
供电电源 |
AC200V-240V，50Hz |
|
电源耗散功率 |
< 10W |
|
