产品介绍
电机驱动系统是一个应用非常广泛地部件，对电机的寿命试验是提高和验证电机可靠性的重要手段。现在常用的测试平台基本上都是采用从电网上吸收能量提供给被测电机，采用磁制动器进行被测电机的负载调节，该方法需从电网上吸收大量电能又以磁制动器耗能的方式工作。该方式故障率高、控制精度低，同时大量浪费能源。目前也有些电机测试平台采用了电能回馈方式，即由电网上吸收能量提供给被测电机，同时也能够实现对被测电机的能量回馈到电网的功能，但该方式需要采用电网同步逆变器向电网进行能量回馈，其缺点是向电网进行回馈能量时对电网产生谐波干扰，影响电网质量，同时控制复杂、成本高。

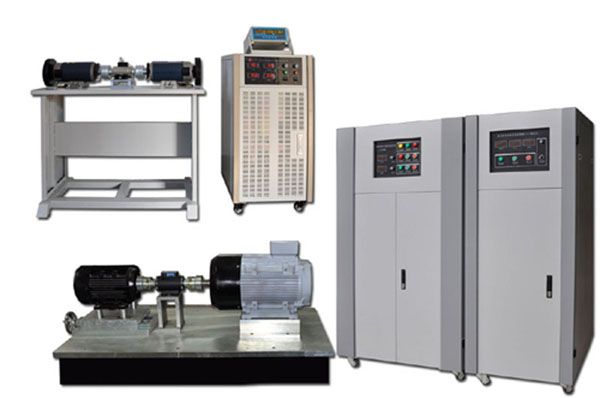

我公司生产的MSP系列节能型直流馈电式电机寿命试验电源，采用直流电能电源系统内部回馈的方式，实现电机寿命试验的节能运行。可广泛应用于电动机、发电机、电机控制器的寿命试验、加载试验。
MSP系列节能型直流馈电式电机寿命试验电源具有优越的节电效果，在电机寿命试验时，只需从电网上吸收部分电能提供给被测电机用于启动，调节发电机所产生的回馈电能，能够实现被测电机负载的精确调节，节电效率超过60%。因为不再需要磁制动器进行被测电机的负载调节，所以同时节省了磁制动器的采购费用，也省去了磁制动器水冷却的烦恼。
主要应用
1、直流有刷电动机寿命试验、加载试验；
2、直流有刷电机控制器寿命试验、加载试验；
3、直流有刷发电机寿命试验、加载试验；
4、直流无刷电动机寿命试验、加载试验；
5、直流无刷电机控制器寿命试验、加载试验；
6、直流无刷发电机寿命试验、加载试验；
7、交流三相异步电动机寿命试验、加载试验（需配制变频器）；
8、交流三相同步电动机寿命试验、加载试验（需配制变频器）；
9、变频器的寿命试验、加载试验；
10、交流三相发电机寿命试验、加载试验。
产品特点
1、电源变换采用PWM方式,效率高；
2、采用电能回馈方式，节能效果显著；
3、回馈电能电源内部循环，不对电网产生干扰；
4、采用精密调节电路，负载调节精确稳定；
5、不需配制磁制动器，省却磁制动器水冷却的烦恼。
应用比较 （注：以30KW直流电动机为例，电机电压300V，电机电流100A）
|
项目 |
磁制动器式 |
MSP直流馈电式 |
|
电机电压 |
300V |
300V |
|
电机电流 |
100A |
100A |
|
电源电流 |
100A |
40A |
|
1000小时用电 |
30000度 |
12000度 |
|
1000小时电费 （按0.5元/度） |
15000元 |
6000元 |
|
制动方式 |
磁粉制动器 |
馈电式制动 |
|
冷却方式 |
水冷却 |
风冷 |
|
加载精度 |
低 |
高 |
|
可靠性 |
低 |
高 |
|
操作方式 |
不方便 |
简单 |
|
采购成本 |
高 |
低 |
技术参数表
|
项 目 |
参 数 |
|
交流输入 |
1N 220VAC + PE；3N 380VAC + PE |
|
输入电压范围 |
220VAC±10%；380VAC±10% |
|
输入频率 |
50Hz/60Hz |
|
输出电压 |
按客户要求 |
|
输出电流 |
按客户要求 |
|
电源稳定度 |
≦0.5% |
|
加载精度 |
≦0.5% |
|
显示功能 （数字显示） |
电机电压、电机电流、回馈电流 |
|
输出过流保护 |
过载、短路定电流输出 |
|
过温度保护 |
内置O.T.P保护，保护值为85℃±5%（散热器温度） |
|
电机电压调节 |
10 圈电位器 |
|
加载调节 |
10 圈电位器 |
|
散热方式 |
强制风冷 |
|
操作环境 |
室内使用设计，温度： 0℃～40℃；湿度：10％～85％ RH |
|
储存环境 |
温度：-20℃～70℃；湿度：10％～90％ RH |
|
说明：所有值都为典型值，因此在不同负载或其它情况下会超过此数值。精确度是在负载端电压检测状态进行测量的，在温度误差和元件老化情况下，实际值与额定值间可能出现偏差。 |
|
产品规格 （注：更大功率产品及特殊要求产品可提供免费定制服务！）
|
规格型号 |
输出 |
规格型号 |
输出 |
||||
|
电压 |
电流 |
功率 |
电压 |
电流 |
功率 |
||
|
MSP-50V系列 |
MSP-100V系列 |
||||||
|
MSP-5050 |
50V |
50A |
2500W |
MSP-10050 |
100V |
50A |
5KW |
|
MSP-50100 |
50V |
100A |
5000W |
MSP-100100 |
100V |
100A |
10KW |
|
MSP-50150 |
50V |
150A |
7500W |
MSP-100150 |
100V |
150A |
15KW |
|
MSP-50200 |
50V |
200A |
10KW |
MSP-100200 |
100V |
200A |
20KW |
|
MSP-50300 |
50V |
300A |
15KW |
MSP-100300 |
100V |
300A |
30KW |
|
MSP-50500 |
50V |
500A |
25KW |
MSP-100500 |
100V |
500A |
50KW |
|
MSP-50800 |
50V |
800A |
40KW |
MSP-100800 |
100V |
800A |
80KW |
|
MSP-501000 |
50V |
1000A |
50KW |
MSP-1001000 |
100V |
1000A |
100KW |
|
MSP-501500 |
50V |
1500A |
75KW |
MSP-1001500 |
100V |
1500A |
150KW |
|
MSP-502000 |
50V |
2000A |
100KW |
MSP-1002000 |
100V |
2000A |
200KW |
|
MSP-150V系列 |
MSP-300V系列 |
||||||
|
MSP-15050 |
150V |
50A |
7500W |
MSP-30020 |
300V |
20A |
6KW |
|
MSP-150100 |
150V |
100A |
15KW |
MSP-30030 |
300V |
30A |
9KW |
|
MSP-150150 |
150V |
150A |
22.5KW |
MSP-30050 |
300V |
50A |
15KW |
|
MSP-150200 |
150V |
200A |
30KW |
MSP-300100 |
300V |
100A |
30KW |
|
MSP-150300 |
150V |
300A |
45KW |
MSP-300150 |
300V |
150A |
45KW |
|
MSP-150500 |
150V |
500A |
75KW |
MSP-300200 |
300V |
200A |
60KW |
|
MSP-150800 |
150V |
800A |
120KW |
MSP-300300 |
300V |
300A |
90KW |
|
MSP-1501000 |
150V |
1000A |
150KW |
MSP-300500 |
300V |
500A |
150KW |
|
MSP-1501500 |
150V |
1500A |
225KW |
MSP-300800 |
300V |
800A |
240KW |
|
MSP-1502000 |
150V |
2000A |
300KW |
MSP-3001000 |
300V |
1000A |
300KW |
|
MSP-600V系列 |
MSP-800V系列 |
||||||
|
MSP-60010 |
600V |
10A |
6KW |
MSP-80010 |
800V |
10A |
8KW |
|
MSP-60020 |
600V |
20A |
12KW |
MSP-80020 |
800V |
20A |
16KW |
|
MSP-60030 |
600V |
30A |
18KW |
MSP-80030 |
800V |
30A |
24KW |
|
MSP-60050 |
600V |
50A |
30KW |
MSP-80050 |
800V |
50A |
40KW |
|
MSP-600100 |
600V |
100A |
60KW |
MSP-800100 |
800V |
100A |
80KW |
|
MSP-600150 |
600V |
150A |
90KW |
MSP-800150 |
800V |
150A |
120KW |
|
MSP-600200 |
600V |
200A |
120KW |
MSP-800200 |
800V |
200A |
160KW |
|
MSP-600300 |
600V |
300A |
180KW |
MSP-800300 |
800V |
300A |
240KW |
|
MSP-600500 |
600V |
500A |
300KW |
MSP-800500 |
800V |
500A |
400KW |
