产品介绍
传统的电机测试平台加载方式有水力测功机、电涡流测功机和磁粉制动器等方式，基本上都是采用从电网上吸收能量提供给被测电机，通过控制器进行被测电机的转矩的调节。以上方法需从电网上吸收大量电能又以耗能的方式工作。水力和电涡流加载方式低速性能不好，低速时甚至无法加载；磁粉制动器无法用于高速和大功率场合，稳定性欠佳，控制精度低，同时利用水等介质进行冷却带走加载能量导致能源的大量浪费。

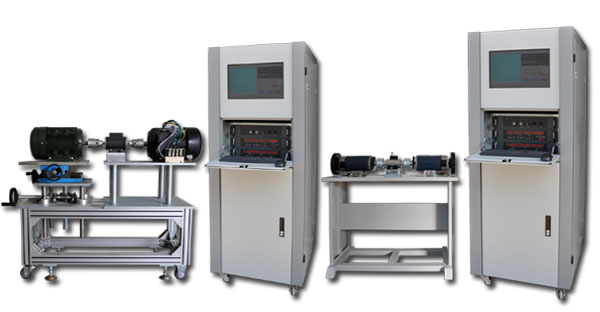

HT-ZLKD型直流馈电式电机测试系统是利用陪试电机作为负载，陪试电机被需测试电机拖动工作于发电模式，产生的电能通过精确的控制回馈至被测电机的直流母线给被测电机提供电能。
HT-ZLKD-Ⅰ型直流馈电式有刷电机测试系统，是专门针对大功率有刷直流电机而研制的高性能测试系统，可实现低速到高速范围的加载试验，控制精度高，可满负载长期运行，节能、可靠长寿命。

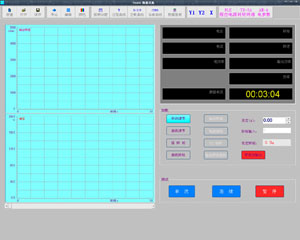

数据采集软件
1、测试界面友好，实时显示电压、电流、转速、转矩、输入功率、输出功率、效率、时间参数；

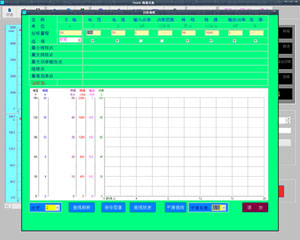

2、按设定的时间采集数据，在测试过程中曲线自动绘制，生成电机的特性曲线；
3、测试数据可方便的存储、读取；
4、测试数据可导出生成Microsoft Excel文件（*.xls），方便打印、存档；

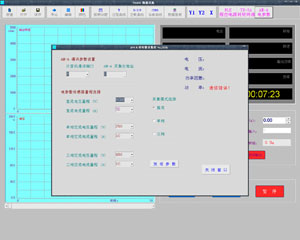

5、可对电参数采集仪、转矩转速测量仪、程控电源的参数进行设置，拓展测试范围。
技术参数表（注：具体规格按照客户被测电机要求设计制造！）
|
项目 |
参数 |
|
交流输入 |
1N220VAC+PE / 3N380VAC+PE |
|
输入电压范围 |
220VAC±10% / 380VAC±10% |
|
输入频率 |
50Hz/60Hz |
|
电机电压 |
0-800V |
|
电机电流 |
0-1000A |
|
功率范围 |
0-800KW |
|
转矩范围 |
0-3000N.m |
|
转速范围 |
0-10000r/min |
|
加载精度 |
≤0.2% |
|
扭矩测量精度 |
±0.2％F.S |
|
转速测量精度 |
0.1％±1r/min |
|
散热方式 |
强制风冷 |
|
操作环境 |
室内使用设计，温度： 0℃～40℃；湿度：10％～85％ RH |
|
储存环境 |
温度：-20℃～70℃；湿度：10％～90％ RH |
